25 cuestiones de transistores.

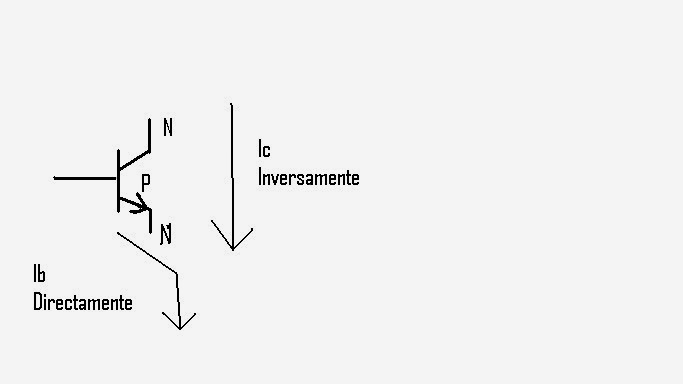

1) Un transistor esta constituido por dos uniones PN polarizadas.
Una directamente y otra inversamente.

 De N a N va inversamente.
De P a N directamente.

2)La corriente de electrones que circula por la base de un transistor NPN.
4% de la total.
La corriente de electrones que circula por la base es Ib, siempre sera la mas pequeña.
4%: B=100/4= 25    1%:B=100/1=10

3)El efecto del transistor consiste en:
Hacer pasar una debil corriente por una union PN polarizada directamente.==> Esto es Ib, esta mal.
Hacer pasar una gran corriente por una union NP polarizada inversamente, polarizando directamente la otra union.==> Esto es Ic.

La gran corriente polarizada es la Ic y la polarizada directamente es la Ib.

4)La barrera de potencial que se crea en un transistor de silicio tiene un valor aproximado de:
0.7V, es lo que se queda en el diodo.

5)En la operacion de un transistor. El diodo colector-base tiene:
Polarizacion inversa y la misma diodo emisor base.
En un transistor siempre hay 2 diosos. P-N y N-P.

6)La canancia de corriente de un transistor es:
La razon entre la division: corriente de colector/ corriente de base. B=Ic/Ib

8)Si la ganancia de corriente es 200 , Ic=100mA, ¿cuanto sera Ib?
200=100/Ib; Ib= 100/200=0.5mA

9)Si la ganancia de corriente es B=100 e Ie=300mA, ¿La Ib sera?
Ie=Ic
297=300    Ib=100/297=2.97mA
Lo que he hecho ha sido que sabiendo que Ic e Ie son parecidas me daban como posible resultado 2.97mA, asi que ya sabia beta e Ic, y dividiendo beta e Ic nos da la intensidad de base. Otra forma de hallarlo es asi:

B=(Ie-Ib)/Ib ; B=(Ie/Ib)-1
101=300mA/Ib
Ib=300/101=2.97mA

10) En un transistor NPN se mide Vbe=0.7V y Vce=10V
10-0.7=9.3V

11) La potencia disipada por un transistor es aproximadamente igual a la Ic multiplicada,¿por?
IcXVce
Se coge la Vce por que es la mayor/total.
Potencia disipada= Potencia gastada/ Potencia consumida

12)Si en el emisor de un transistor NPN se miden 5V,¿que tension se medira en la base?
5+0.7V (diodo)=5.7V



13)Si en la base de un transistor PNP miden 5V, ¿que tension se mide en el emisor?
5+0.7(diodo)=5.7Ie

14)Vcb=5.1V en un transistor PNP
 5.1V+0.7V(diodo)=5.8V



15)Vcb=5.1V en un transistor NPN.
5.1V-0.7V(diodo)4.4V

16) IC Saturacion.
I=V/R=(20V-Vce)/3.3K=20/3.3=6.06mA
Vce=0

Saturacion es cuando pasa toda la Ic.
Saturacion Vce=0, cortocircuito.
Corte Ic=0

17)Me pide la Vc.

Ve=2.5V-0.7(diodo)=1.8K
Ie=Ic=vE/1.8K=1.8/1.8=1mA
Vc=20V-10Kx1mA=20-10=10v
Primer paso: Hallamos la Ve, que la necesitamos para hallar laIc. Para hallar la Ve restamos la V que entra por la base (2.5V) menos los 0-7V del diodo, nos da 1,8V.
Segundo paso: Hallamos Ie que la necesitamos para hallar la Ve. Para hallar Ie dividimos la Ve(1.8V) entre R2(1.8K),  nos daria 1mA.
Tercer paso: Ya tenemos la Ic, ahorahallamos la Vc. ¿Como? Tenemos los 20 V que entran, los 10K de R1 y 1mA de la Ic. Nos quedaria que los 20 V menos 10K multiplicado por 1mA es la Vc. Los 10K multiplicados por 1mA nos da voltios. Al final nos quedaria 20V de la entrada menos los otros 10V se quedaria que Vc=10V.

18) La I que pasa por el LED es:
Ie=Ic
I=(2-0.7)/100=13mA

 19)Hallar Vbb:
Ic=(24-2)/1K=22mA
B=Ic/Ib 150=22/IB;Ib=22/150=0.14mA
Vbb=RxI=47x0.14=6.89+0.7(diodo)=7.59V

 20) Hallar Rb:
Ie=2.5/0.5=5mA
B=Ic/Ib;150=5/Ib;ib=5/150=0.03mA
Rb=V/I=(15-0.7-2.5)/0.03=11.7/0.035=85K

21) Hallar Vc:
Vb=10x(100k/430)=2.3V
Ve=2.3V/0.7V=1.6V
Ie=1.6V/51K=0.03mA
Vde RC=150x0.003=4.5V
Vc=10V-4.5V=5.5V

22) Primer paso: Divisor de tension: 10Vx33K/83K= 3.97V
      Segundo paso:Ve=3.97+0.7=4.67V
      Tercer paso:Ie=(10V-4.67V)/39K=0.13mA
      Cuarto y ultimo paso:Vc=10Kx0.13mA=1.3V

23) 10KxIb+0.7V+10Kx100Ib-15v=0 ; Ib=0.014mA
Ic=BxIb=100x0.0014=1.4mA
Vc=RcxIc=4.7x1.4=6.58V
Vc=15-6.58=8.34V

24) ¿Que Rb hay?
 Para que el punto Q este en el centro de la recta de carga.
Hallamos la Ic sin contar el voltaje del diodo por que solo buscamos la Ic hasta la mitad que es donde se encuentra la Q.
IcMAX=20V/2K=10mA
B=Ic/Ib=65mA/Ib=100=Ib=0.05mA
Rb= 20V-0.7V/Rb=0.05mA; 386K

25) Primer paso, divisor de tension: 12x 620/1300=Vb= 5.7V Ve=5.7+0.7=6.4V
      Segundo paso, hallar Ic: 12V-6.4V/200ohmios= 27.88 mA que es lo que pasa por el LED
