Funcionamiento del transistor.

X1= Vce/Rc Punto de saturacion el transistor conduce. Vce es casi cortocircuito.
X2=Punto de corte. Transistor no conduce. Cuando el transistor no conduce en sus extremos ( colector y emisor ) cae toda la tensión de alimentación.

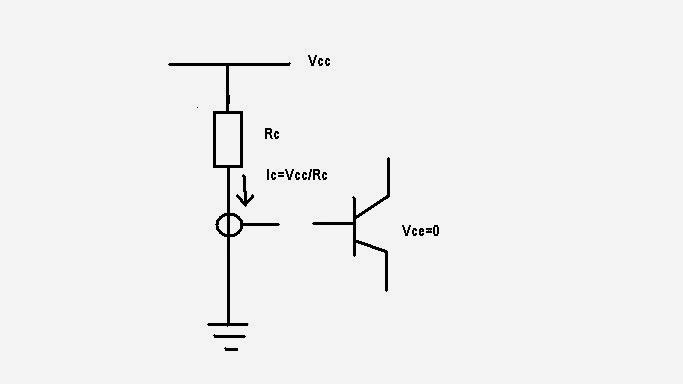

Saturacion:

Corte:

Recta de carga de un transistor:

Saturacion: Ib=(Vcc-Vbe)/Rb

Vce=0=Conduce

Hay un diodo y cuando un diodo conduce pierde 0.7v de tension.

Corte=No pasa Ib=0

Ejercicio:

Hallar la Ib y la Rb para que en en transisor este en activa. Datos: g-100, Vbe=0.625V y Vce-7.59V.

Malla de colector=
Vt=IcRc+Vce ( despejamos Ic )
Ic=(Vt-Vce)/Rc=(10-7.59)/2.2=1.09mA
Malla de base=
Vt=IbRb+Vb ( despejamos Rb )
Rb=(Vt-Vbe)/Ib=(5-0.625)/0.0109=401K
